№17 Способы задания синусоидального тока.

Как следует из вышесказанного, синусоидальный ток можно задать четырьмя различными формами: уравнением i=Imsin(ωt+ψ) определяющим мгновенное значение тока (значение тока в любой момент времени), волновой диаграммой, вектором и комплексным числом. При этом мы легко можем перейти от одной формы задания к другой.

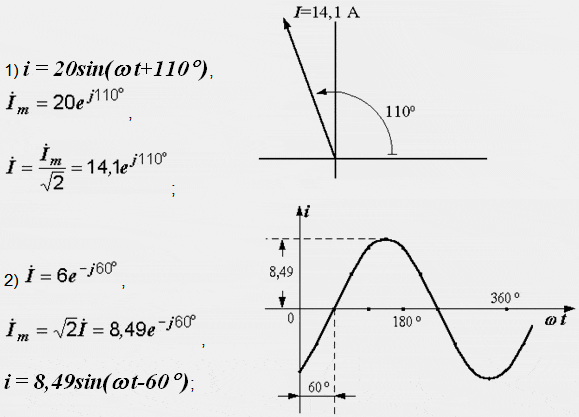

Например

Способы задания синусоидального тока Способы задания синусоидального тока

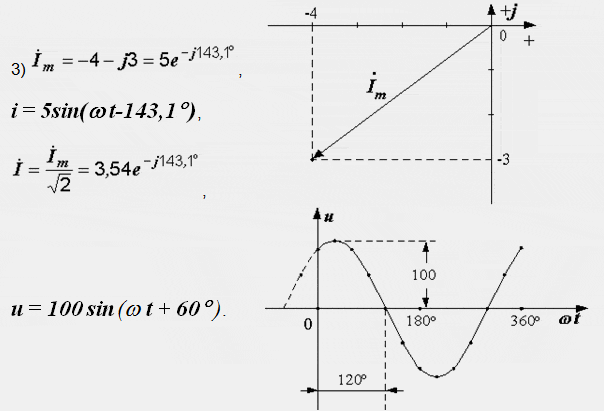

В качестве начальной фазы мы берем не 120°, которые указаны на волновой диаграмме, а тот угол, на который сдвинуто начало синусоиды. Начальная фаза на волновой диаграмме определяется ближайшей к началу координат точкой перехода синусоиды через ноль от минуса к плюсу – это 60° . Так как начало синусоиды смещено от точки 0 влево, то начальная фаза положительна.
